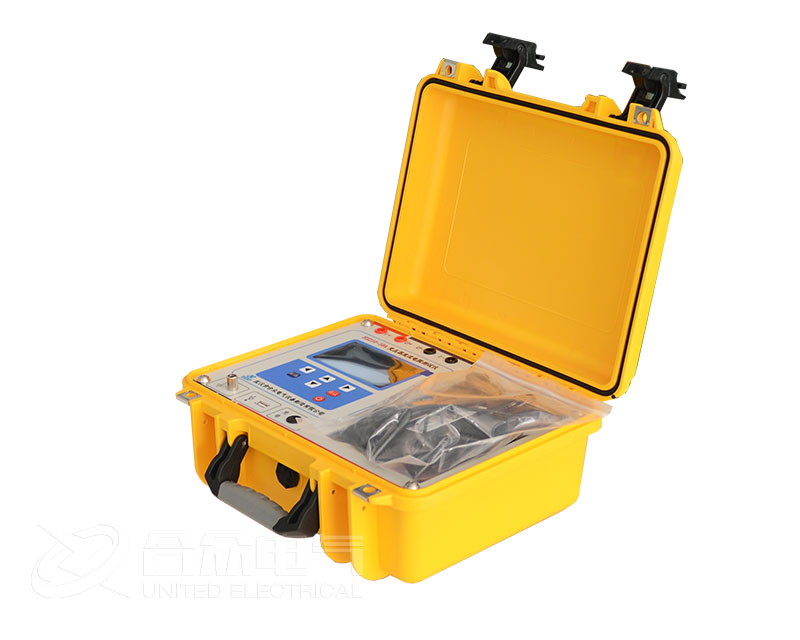

交直流兩用直流電阻測試儀，在原型號的基礎上進行了多處改進，測試值更穩定，保護電路更完善。直流電阻測試儀用于測試變壓器、電機、互感器等感性設備的直流電阻，也適合測試接地導通連接電阻。能快速使測試電流達到穩定值，使測量時間大大縮短，是取代單、雙臂電橋的產品。

直流電阻測試儀使用方法

試驗接線

把直流電阻測試儀所配置的測試線依顏色插入儀器對應的測試端口，把測試夾可靠地夾在被測繞組的兩端。

直流電阻測試儀試驗操作過程

① 開啟電源開關按一下電源開關鍵。

② 確認接線正確后，按一下電阻量程鍵，再按一下“啟/停”鍵開始測量。

③ 測量過程中監視電流屏上電流，當電流值達到穩定的規定值后即可讀取電阻屏上的阻值。

④測量完畢后，注意再按一下“啟/停”鍵，監視放電指示燈，只有當放電指示燈熄滅時，才能拆線，否則會因拉弧損壞儀器及人身安全不利，最后關閉電源開關按一下電源開關鍵。

⑤機內設有可充電電池，當欠壓指示燈亮后表示欠壓，插上外接電源線即可充電，充電時間≥8小時，最好測試前充電一次。

直流電阻測試儀試驗注意事項

儀器面板上所有的操作鍵，應輕按快放。

在外電場較強，干擾較大的場合，建議將儀器機殼接地。

電流測試夾必須接在電壓測試夾外側，且I+電流必須與V+ 電壓一邊，I-電流與V-電壓一邊。

直流電阻測試儀采用免維護充電電瓶，在電瓶充滿電的情況下，滿負載工作時間不低于85分鐘，(指電阻值為2Ω，恒流源為2A的情況)。建議用戶在使用前一晚進行充電，充電時間約為8-12小時，以充滿指示燈亮為準。不要進行過充，充電時間超過24小時將會對電瓶產生損害。

改換、拆除測試線必須等到儀器放電指示燈熄滅后方可進行，如果因陽光強而看不清指示燈，可等半分鐘后再進行。否則會因拉弧損壞儀器及對人身安全不利。

若長時間測量時，最好插上AC220V電源插頭，利用外接電源對試品進行充電，讀數時(撥掉交流插頭)用機內電池讀值，這樣可以節省電池的電量。
