繞組引線連接不良故障的診斷，某電力變壓器，預防性試驗時發現35kV側運行III分接頭直流電阻不平衡率超標。

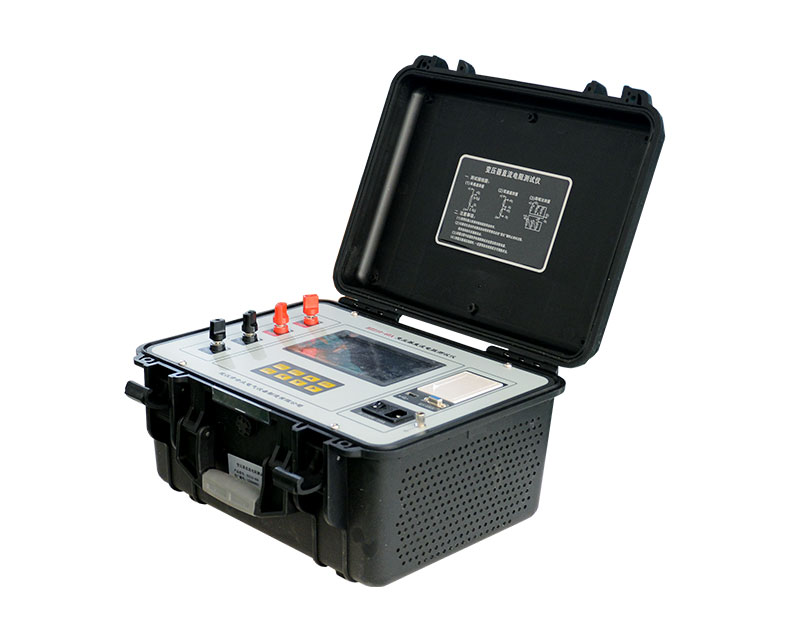

經過對變壓器繞組直流電阻進行測量，該變壓器35kv側直流電阻不平衡率遠大于2%，懷疑分接開關有問題，所以轉動分接開關后復測，其不平衡率仍然很大，又分別測其他幾個分接位置的直流電阻，其不平衡率都在11%以上，而且規律都是A相直流電阻偏大，好似在A相繞組中已串入一個電阻，這一電阻的產生可能出現在A相繞組的首端或套管的引線連接處，是否為連接不良造成。

經分析確認后，停電打開A相套管下部的手孔門檢查，發現引線與套管連接松動(螺絲連接)，主要由于安裝時未裝緊，且無墊圈而引起，經緊固后恢復正常。

通過上述案例可見，變壓器繞組直流電阻的測量能發現回路中某些重大缺陷，判斷的靈敏度和準確性亦較高，但現場測試中應遵循如下相關要求，才能得到準確的診斷效果。

1)通過對變壓器直流電阻進行測量分析時，其電感較大，一定要充電到位，將自感效應降低到最小程度，待儀表指針基本穩定后讀取電阻值，提高一次回路直流電阻測量的正確性和準確性。

2)測量的數據要進行橫向和縱向的比較，對溫度、濕度、測量儀器、測量方法、測量過程和測量設備進行分析。

3)分析數據時，要綜合考慮相關的因素和判據，不能單搬規程的標準數值，而要根據規程的思路、現場的具體情況，具體分析設備測量數據的發展和變化過程。

4)要結合設備的具體結構，分析設備內部的具體情況，根據不同情況進行直流電阻的測量，以得到正確判斷結論。

5)重視綜合方法的分析判斷與驗證。如有些案例中通過繞組分接頭電壓比試驗能夠有效驗證分接相關的檔位，而且還能檢驗出變壓器繞組的連接組別是否正確。

同時對于匝間短路等故障也能靈敏地反映出來，實際上電壓比試驗，也是一種常規的帶有檢驗和驗證性質的試驗手段。進行綜合分析可進一步提高故障診斷的可靠性。
